Système de radiographie numérique au sol 20 kW 320 mA

Le système de radiographie numérique monté au sol est une solution DR professionnelle conçue pour l’acquisition et le traitement d’images radiographiques dans les hôpitaux, cliniques, centres d’imagerie et services de radiologie.

Le système associe un générateur de rayons X haute fréquence de 20 kW, une plage de courant allant jusqu’à 320 mA, un tube à rayons X, une table de radiographie, un support vertical pour la poitrine, un détecteur à panneau plat filaire 17 × 17 pouces et un poste de travail DR avec écran médical de 23 pouces.

Cette configuration permet de réaliser différents examens radiographiques de la tête, des membres, de la poitrine, de la colonne vertébrale et de la région lombo-sacrée.

Système DR de radiographie numérique

La radiographie numérique DR utilise un détecteur numérique pour acquérir les images radiographiques. Les images obtenues peuvent ensuite être visualisées, traitées, gérées et stockées à l’aide du poste de travail associé.

Le système prend également en charge la connexion avec les environnements RIS/PACS et les imprimantes compatibles DICOM.

Générateur de rayons X haute fréquence 20 kW

Le système est équipé d’un générateur de rayons X de 20 kW avec console de commande.

Le générateur offre une plage de tension de 40 à 125 kV, une plage de courant de 10 à 320 mA et une plage de charge de 0,5 à 320 mAs. Le temps d’exposition peut être réglé entre 0,002 et 6,3 secondes.

Caractéristiques du générateur

• Puissance de sortie : 20 kW
• Tension d’alimentation : 220 V ± 22 V
• Plage de tension : 40–125 kV
• Plage de courant : 10–320 mA
• Plage de charge : 0,5–320 mAs
• Temps d’exposition : 0,002–6,3 s
• Interfaces de mise à niveau DR
• Autodiagnostic et protection contre les pannes
• Calibration automatique du courant du tube
• Contrôle analogique-numérique à double boucle
• Fonction AEC avec différentes chambres d’ionisation disponibles en option

Tube à rayons X

Le tube à rayons X est équipé de deux foyers adaptés aux différentes conditions d’utilisation.

Le petit foyer est de 1,0 et le grand foyer de 2,0. La vitesse de rotation de l’anode atteint 2 800 tr/min.

Le tube à rayons X dispose également d’une fonction de veille du filament.

Collimateur avec source lumineuse LED

Le collimateur présente une filtration inhérente de 1,0 mm Al à 75 kV et utilise une source lumineuse LED.

Il accompagne le système de positionnement du champ radiographique et complète la configuration du générateur et du tube à rayons X.

Détecteur à panneau plat 17 × 17 pouces

L’acquisition numérique est assurée par un détecteur à panneau plat filaire de 17 × 17 pouces.

Le détecteur utilise un scintillateur CsI et dispose d’une matrice de 3072 × 3072 pixels, avec une conversion analogique-numérique sur 16 bits.

Table de radiographie

La table de radiographie dispose d’un plateau supérieur de 2100 × 800 × 650 mm et d’un Bucky au format 18 × 18 pouces.

Le déplacement longitudinal de la table est d’au moins 900 mm, tandis que la distance de déplacement de la cassette est d’au moins 500 mm.

Un interrupteur photoélectrique infrarouge est également prévu pour la table à quatre voies.

Support vertical pour la poitrine

Le système comprend un support vertical pour la poitrine permettant la réalisation d’examens radiographiques en position verticale.

Sa plage de déplacement vertical est d’au moins 1 200 mm et son Bucky mesure 18 × 18 pouces.

Cette configuration complète la table de radiographie et permet d’adapter le positionnement aux différents examens prévus.

Poste de travail DR professionnel

Le système comprend un ordinateur associé à un écran LCD médical de 23 pouces.

Le poste de travail dispose d’un processeur d’au moins 2,8 GHz, d’une mémoire d’au moins 4 Go et d’une capacité de stockage d’au moins 1 To.

Il permet de gérer l’acquisition, la visualisation, le traitement et le stockage des images radiographiques numériques.

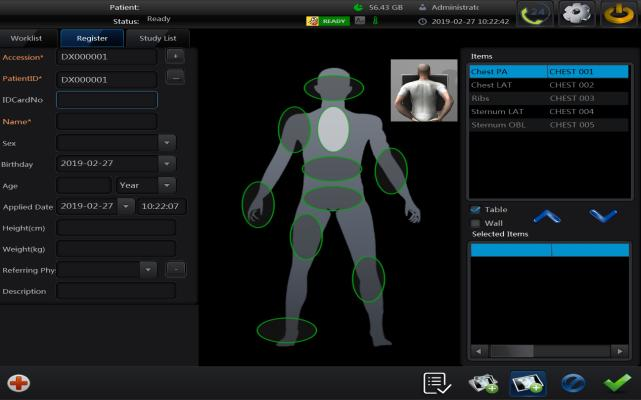

Logiciel professionnel d'acquisition

Le logiciel d’acquisition accompagne le système DR et offre différentes fonctions pour la gestion du flux de travail radiographique.

Il prend notamment en charge :

• plusieurs langues ;
• l’acquisition des images ;
• le traitement des images ;
• la gestion des patients ;
• l’impression et le stockage ;
• différents outils professionnels ;
• différents modèles de générateurs de rayons X ;
• la connexion RIS/PACS ;
• les imprimantes DICOM.

Connexion RIS, PACS et DICOM

La compatibilité RIS/PACS permet d’intégrer le système de radiographie numérique dans le flux de travail d’imagerie de l’établissement.

La prise en charge des imprimantes DICOM permet également de gérer l’impression des images selon l’infrastructure disponible dans le service de radiologie.

Fonction AEC en option

Le système prend en charge la fonction AEC (Automatic Exposure Control) avec différentes chambres d’ionisation disponibles en option.

Cette fonction est conçue pour contribuer au contrôle automatique de l’exposition selon la configuration de l’équipement et les protocoles appliqués.

Applications cliniques

Le système de radiographie numérique DR est destiné à différentes applications de radiologie générale.

Il peut notamment être utilisé pour l’imagerie de :

• la tête ;
• la poitrine ;
• la colonne vertébrale ;
• la région lombo-sacrée ;
• les membres ;
• différentes structures osseuses.

Le système peut être installé dans différents environnements médicaux, notamment les services d’orthopédie, salles d’urgence, salles d’opération et services de radiologie, selon les besoins de l’établissement.

Spécifications techniques

Avantages du système de radiographie numérique

Ce système combine les principaux composants nécessaires à une installation de radiographie numérique au sol : générateur HF, tube à rayons X, table de radiographie, support vertical, détecteur numérique et poste de travail.

Le détecteur à panneau plat 17 × 17 pouces, la plage allant jusqu’à 125 kV et 320 mA ainsi que les fonctions d’acquisition et de traitement permettent d’utiliser le système pour différentes applications de radiologie générale.

La compatibilité RIS/PACS et DICOM facilite également son intégration dans l’environnement numérique des établissements de santé.

Système de radiographie numérique en RDC et en Afrique francophone

Pour les hôpitaux, cliniques, centres d’imagerie et distributeurs de matériel médical en RDC et en Afrique francophone, le choix d’un système DR doit tenir compte de la puissance du générateur, du détecteur, des possibilités de positionnement, du poste de travail et de la compatibilité avec l’infrastructure numérique de l’établissement.

Ce système de radiographie numérique 20 kW 320 mA, équipé d’un détecteur filaire de 17 × 17 pouces, constitue une solution destinée aux établissements recherchant une configuration DR complète montée au sol.

Acheter un système de radiographie numérique

China Care Medical fournit des systèmes de radiographie numérique aux hôpitaux, cliniques, centres d’imagerie, services de radiologie et distributeurs de matériel médical.

Pour obtenir une offre commerciale, indiquez la quantité souhaitée, le pays de destination et les besoins techniques de votre établissement.

Contactez China Care Medical pour obtenir plus d’informations, les spécifications disponibles et un devis pour ce système de radiographie numérique 20 kW 320 mA.
