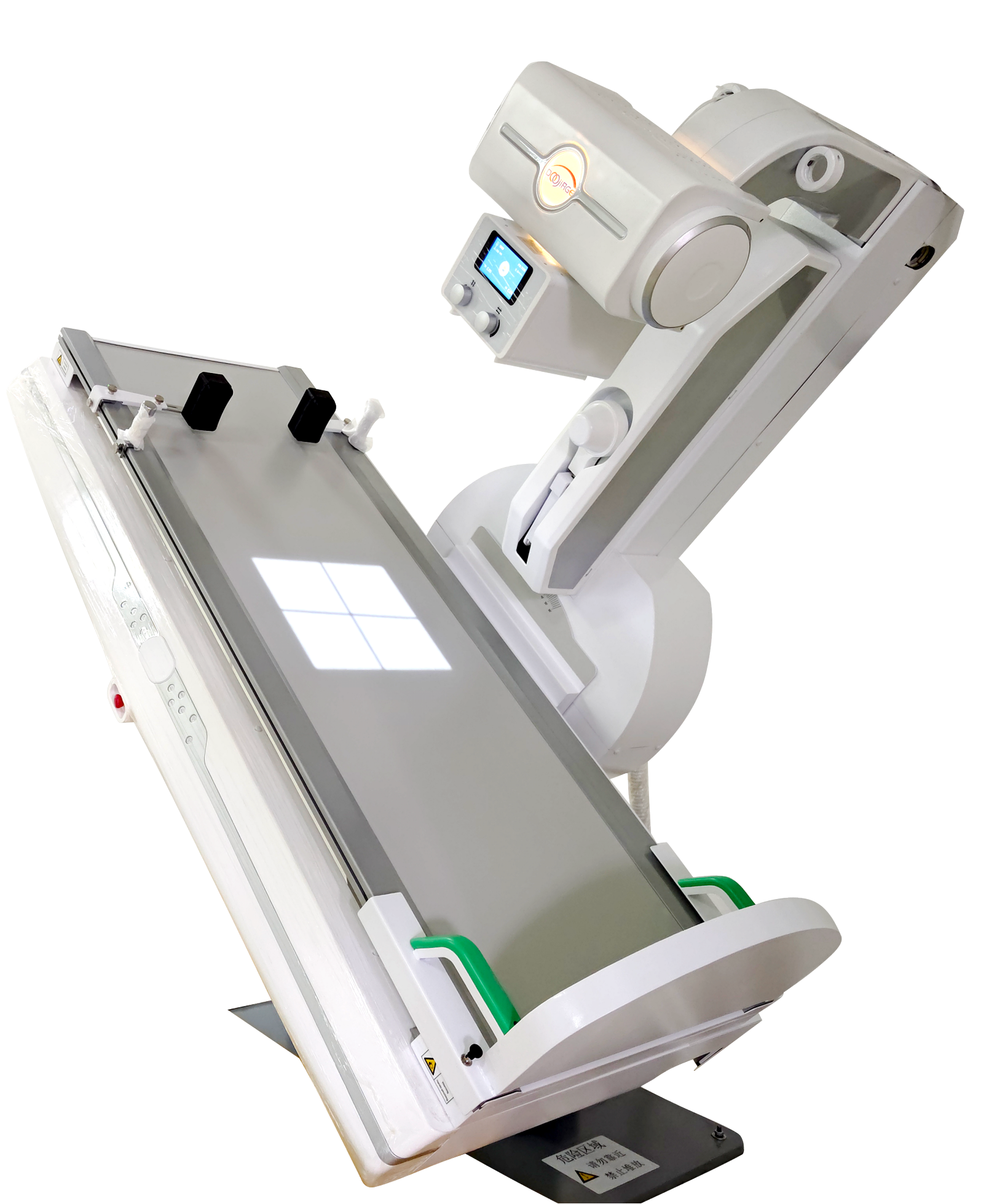

DR dinámico multifuncional

Es un sistema de radiografía dinámica digital multifuncional.

Puede emitir imágenes dinámicas continuas, utilizadas en radiación convencional y gastrointestinal de rayos X

Se realizaron fluoroscopía y fotografía para proporcionar orientación radiológica para el diagnóstico de los pacientes

Y visualización.

Funciones principales:

Radiografía estática

Perspectiva dinámica

Empalme de columna vertebral completa

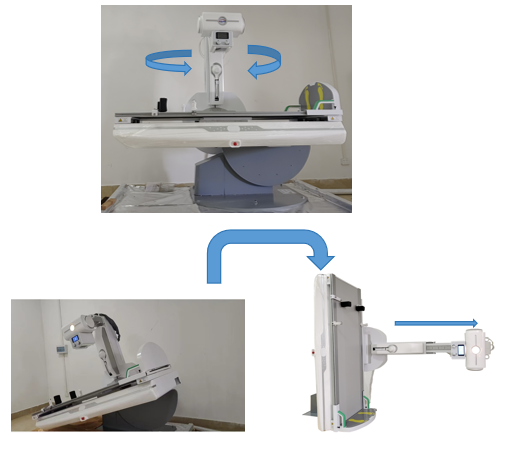

Rango y desviación del ángulo de rotación de la cama: +90°~0°~-20°

Rango de movimiento lateral: 250 mm

Rango de oscilación de la columna: -30° ~ 30°

Rango de movimiento SID: 1000 mm ~ 1800 mm

Rango de movimiento lateral de la columna: 0 mm ~ 1000 mm

Las imágenes de fluoroscopía pueden cubrir un área de 600 mm de ancho y 1350 mm de largo

La altura de la superficie de la cama es inferior a 950 mm

La cama soporta un peso de 135 kg.

Generador de alto voltaje

Alimentación: 380 VAC

Potencia: 50 kW

mA:

•   Radiografía: 10 ~ 630 mA

•  Fluoroscopía continua: 0.5~ 6 mA

•  Fluoroscopía pulsada: 10 ~ 40 mA

kV :

•   Radiografía: 40 ~ 150 kV

•   Fluoroscopía: 40 ~ 125 kV

Tubo de rayos X y colimador eléctrico

Punto focal: 0.6 mm / 1.2 mm

Ángulo del blanco: 12°

Capacidad térmica del ánodo: 300 kHU

KV: 150 kV

Filtro: 2.4 mm Al

Ánodo giratorio

Campo de rayos: Máx. 43 × 43 cm2 @ 100 cm SID

Detector de panel plano

◆ Área activa (pulgadas): 17 × 17

◆ Matriz de píxeles: 3072 × 3072

◆ Tamaño de píxel: 139 μm

◆ Número de conversión AD: 16 bits

◆ Tipo de centelleador: Csl

◆ Interfaz de datos: GigE

◆ Tasa de fotogramas (fps):

5(1×1), 20(2x2), 30(3x3)

Placa dinámica grande de 17*17, 9000000 píxeles de alta definición, puede cubrir más eficazmente el rango de examen, reducir el tiempo de examen y la exposición, para garantizar que se mejore la eficiencia del examen de imágenes y evitar efectivamente la aparición de riesgos ocultos adversos como películas desperdiciadas, diagnósticos errados, diagnósticos equivocados, segunda toma, múltiples exposiciones repetidas, etc.

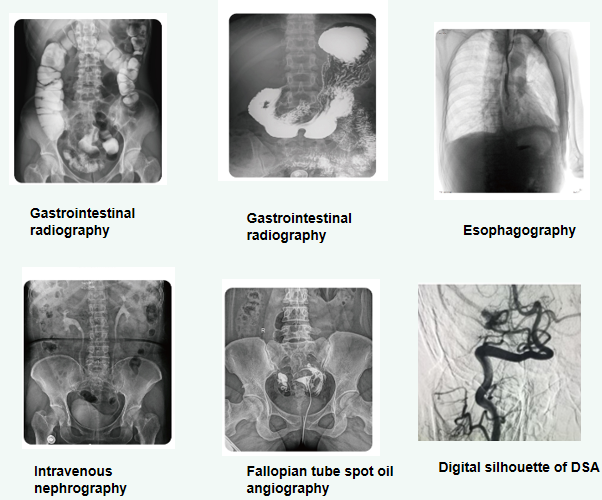

Visualización clara de todas las imágenes del sistema digestivo, urinario y reproductivo, sustracción, combinado con la función de optimización de imágenes dirigida del software, puede mostrar más claramente la forma y la ubicación de la lesión

Ventajas de los detectores

Imágenes rápidas y estables

Función de control IBS completamente inteligente, identifica automáticamente la información del cuerpo iluminado, sin ajuste manual de parámetros, mapa rápido y estable.

La matriz de píxeles de adquisición del detector de panel plano dinámico es de 3K*3K y tiene dos modos de imagen principales: cámara de perspectiva dinámica y fotografía de imagen estática individual. En el proceso de adquisición o reproducción dinámica, se puede capturar una imagen de un solo fotograma en cualquier momento, lo que facilita a los médicos diagnosticar y analizar eficaz y precisamente lesiones clínicamente importantes y preparar informes rápidamente.

Diseño del tamaño de la caja

Dosis clínica extremadamente baja con alta DQE    Retardo del primer fotograma inferior al 2.5%

Ajuste de ganancia conmutable para variable

ROI opcional

Capaz de alta tasa de fotogramas a 5 fps en resolución completa, 20 fps en 2×2, 30 fps en 3×3

Estación de adquisición
