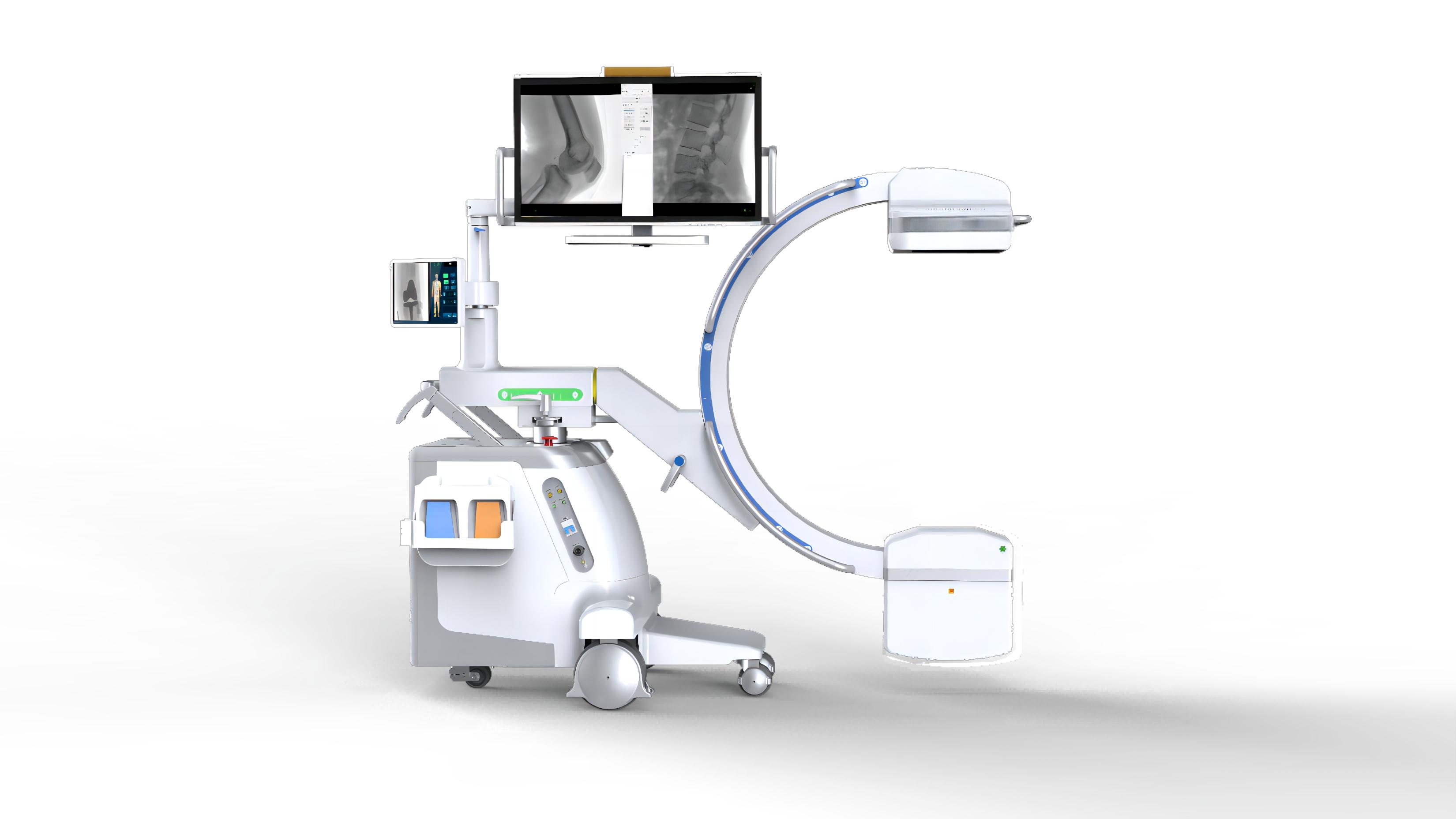

Máquina de Brazo en C de Panel Plano Integrado Móvil CCX18C

Resumen Central

La CCX18C es una máquina de brazo en C de panel plano integrado móvil desarrollada por China Care Medical, que presenta un diseño compacto integrado, imágenes de alta calidad con baja dosis y operación inteligente humanizada. Equipada con un generador de alta frecuencia de 5.0kW, un detector de panel plano dinámico (FPD) de 9*9 pulgadas, monitorización de dosis DAP y una batería de respaldo incorporada, integra funciones de fluoroscopia, fotografía y procesamiento digital de imágenes, con múltiples diseños de protección radiológica y seguridad. El sistema es compatible con el estándar DICOM3.0 y la conexión de red gigabit, y es adecuado para una amplia gama de departamentos clínicos y escenarios quirúrgicos, proporcionando soporte de imágenes eficiente, seguro y de alta precisión con movimiento flexible y cambio rápido entre quirófanos.

Parámetros Básicos del Producto

• Embalaje: 2500x1200x1480mm, volumen total 4.5 m³
• Peso: Peso bruto 650kg, Peso neto 500kg
• Área Ocupada: Solo 1 metro cuadrado (diseño compacto integrado)
• Configuración Central: Estructura de brazo en C integrada, generador HV de alta frecuencia de 5.0kW, FPD dinámico de 9*9 pulgadas, monitor LCD todo en uno de 27 pulgadas, pantalla táctil gráfica humana de 11.6 pulgadas, monitorización de dosis DAP, localizador láser cruzado bidireccional, batería de respaldo incorporada, interruptor de exposición inalámbrico de pie, etc.

Especificaciones Técnicas Clave

1. Generador y Rendimiento de Exposición

• Fuente de Alimentación: Inversor de alta frecuencia, potencia de salida de 5.0kW, frecuencia principal del inversor de 110kHz
• Fluoroscopia Continua: Voltaje del tubo 40kv~120kv, corriente del tubo 0.3mA~4mA
• Fluoroscopia Pulsada: Voltaje del tubo 40kv~120kv, corriente del tubo 0.3mA~30mA
• Fotografía: Voltaje del tubo 40KV~120KV, corriente del tubo 25mA~100mA, 1.0mAs~280mAs
• Función de Chip de Punto Digital: Voltaje del tubo 40-112KV, corriente del tubo 0.3-15mA
• Funciones Clave: Seguimiento automático de brillo (IBS), diseño de bloqueo de rayos X, modo de baja dosis, tecnología de conversión de frecuencia

2. Sistema de Imagen

• Detector de Panel Plano Dinámico (FPD): Sensor de silicio amorfo + CsI, área efectiva de 99 pulgadas (2121cm), matriz 1024*1024, rango dinámico de 16 bits, tamaño de píxel de 205um, resolución espacial de 2.5lp/mm, DQE del 78%, imágenes rápidas de 1 segundo
• Monitor: Computadora todo en uno LCD de 27 pulgadas, brazo de monitor articulado de 3 ejes (rotación horizontal: eje 1±90°/eje 2±135°/eje 3±90°; inclinación arriba/abajo: -15°-45°)
• Índice de Imagen: Nivel de gris de claridad de imagen de la máquina completa - Nivel 17

3. Estructura Mecánica y Movimiento del Brazo en C (Accionado por Motor)

• Recorrido Vertical: 380mm-420mm; Recorrido Horizontal: 190mm-200mm
• Angulación: ±180°; Giro del Brazo en C: ±12°-±18°
• Deslizamiento Orbital: 130°-140°; Distancia de Foco a Pantalla: 1000mm
• Distancia de Apertura del Brazo en C: 800mm; Profundidad del Arco del Brazo en C: 660mm
• Diseño de Equilibrio: La estructura del brazo en C flota en cualquier ángulo cuando se desbloquea para una operación estable

4. Software de Estación de Trabajo (Compatible con DICOM3.0)

• Gestión de Información: Registro/almacenamiento, consulta/modificación de historiales médicos, consulta remota, edición/guardado/vista previa de informes
• Postprocesamiento de Imágenes: Captura/grabación, espejo, ajuste de ventana, realce de bordes, reducción de ruido, imagen negativa, lupa
• Almacenamiento y Transmisión de Imágenes: Impresión de películas, servicio SCP, estándar DICOM3.0, acoplamiento con sistema PACS
• Medición e Identificación: Medición básica/avanzada, marcado de imágenes
• Plataforma Central: Plataforma de procesamiento y visualización de imágenes dinámicas rápidas RCDPS basada en GPU, mejora de imágenes de múltiples resoluciones

Ventajas Centrales del Producto

1. Diseño Compacto Integrado y Movilidad Flexible

• Huella ultrapequeña de 1 metro cuadrado, estructura de brazo en C integrada ligera y diestra, adecuada para varias posturas quirúrgicas y espacios estrechos de quirófano
• Batería de respaldo incorporada (respaldo sin alimentación de red): Permite transición y movimiento rápidos entre diferentes quirófanos sin fuente de alimentación externa, mejorando enormemente la utilización del equipo
• Diseño de encendido/apagado con una tecla: Inicio rápido para escenarios de rescate de emergencia, operación oportuna y mejora de la eficiencia laboral

2. Radiación de Baja Dosis y Protección de Seguridad Integral

• Generador de alta frecuencia de I+D independiente: Permite fluoroscopia pulsada de alta frecuencia, forma de onda de rayos rectangular (baja dispersión de rayos), supresión de rayos blandos a nivel de fuente y control preciso de dosis
• Modo de baja dosis + conversión de frecuencia inteligente: Parámetros clínicos de baja dosis preestablecidos, ajuste automático de la tasa de cuadros de imagen según parte del cuerpo/dosis, control estricto de radiación innecesaria
• Visualización de dosis DAP: Monitorización visual de dosis en tiempo real durante la operación, observación directa de la dosis de radiación para proteger a médicos y pacientes
• Rejilla de grano denso enchufable: Diseño extraíble conforme a estándares nacionales, adecuado para pediatría y otros escenarios sensibles a la dosis, reduciendo la radiación mientras asegura la claridad de la imagen
• Función de previsualización del haz: Ajuste inalámbrico del tamaño del rango de exposición, ajuste automático de ROI, reduce la radiación por exposición repetida; múltiples protecciones automáticas + indicación de código de falla para mantenimiento conveniente
• Bloqueo de rayos X + botón de parada de emergencia de seguridad: Diseño de doble seguridad para prevenir malas operaciones y asegurar la seguridad quirúrgica

3. Imágenes de Alta Calidad y Procesamiento Rápido

• FPD dinámico de 9*9 pulgadas: Vista 22% más grande que el intensificador de imagen (I.I), alto rango dinámico de 16 bits, alto DQE del 78%, bajo ruido, imágenes rápidas de 1 segundo, imágenes claras y delicadas para todas las necesidades de examen clínico
• Plataforma RCDPS basada en GPU: Mejora de imágenes de múltiples resoluciones, procesamiento adaptativo específico por parte, análisis/mejora de imágenes inteligente en tiempo real, reduce el procesamiento manual y proporciona imágenes de alta calidad rápidamente
• Seguimiento automático de brillo (IBS): Optimiza dinámicamente el brillo y la claridad de la imagen, adaptándose a diferentes partes anatómicas y tipos corporales sin ajuste manual

4. Operación Inteligente Humanizada y Posicionamiento Preciso

• Pantalla táctil LCD gráfica humana de 11.6 pulgadas: Alta sensibilidad, rotación flexible, operable en todos los ángulos de la máquina, parámetros de fluoroscopia preestablecidos para diferentes partes/posiciones/tipos corporales (adulto/niño) para operación simple
• Localizador láser cruzado bidireccional: Posicionamiento láser dual en los extremos del tubo y FPD, satisface necesidades de posicionamiento de fluoroscopia en múltiples posiciones, mejora la eficiencia clínica y reduce la dosis de radiación
• Interruptor de exposición inalámbrico de pie: Libera las manos para la operación quirúrgica, control de exposición remoto para optimizar el flujo de trabajo
• Colimador de haz virtual + motorizado: Ajuste preciso del campo de visión de exposición, satisface requisitos de visualización anatómica multiángulo

5. Fuerte Compatibilidad del Sistema e Integración Digital

• Conexión de red gigabit: Transmisión de datos de alta velocidad con FPD dinámico para imágenes estables y fluidas
• Interfaz de estándar internacional DICOM3.0: Acoplamiento perfecto con el sistema PACS del hospital para transmisión, impresión y almacenamiento de imágenes, logrando integración de información digital
• Funciones ricas de estación de trabajo: Integra registro, procesamiento de imágenes, edición de informes y consulta remota, satisfaciendo de manera integral las necesidades de imágenes clínicas y gestión de información

Aplicaciones Clínicas Centrales

Adecuado para una amplia gama de departamentos clínicos y escenarios quirúrgicos, incluyendo Departamento de Emergencias, Cirugía General, Cirugía de Columna, Ortopedia, Urología, Ginecología, Traumatología, Manejo del Dolor, Cirugía Plástica y Quirófano; aplicable para cirugía intervencionista guiada por fluoroscopia, cirugía de implantes, cirugía de fijación, cirugía mínimamente invasiva para manejo del dolor y cirugía traumática de emergencia, satisfaciendo las diversas necesidades de imágenes de alta precisión de varias especialidades clínicas.
