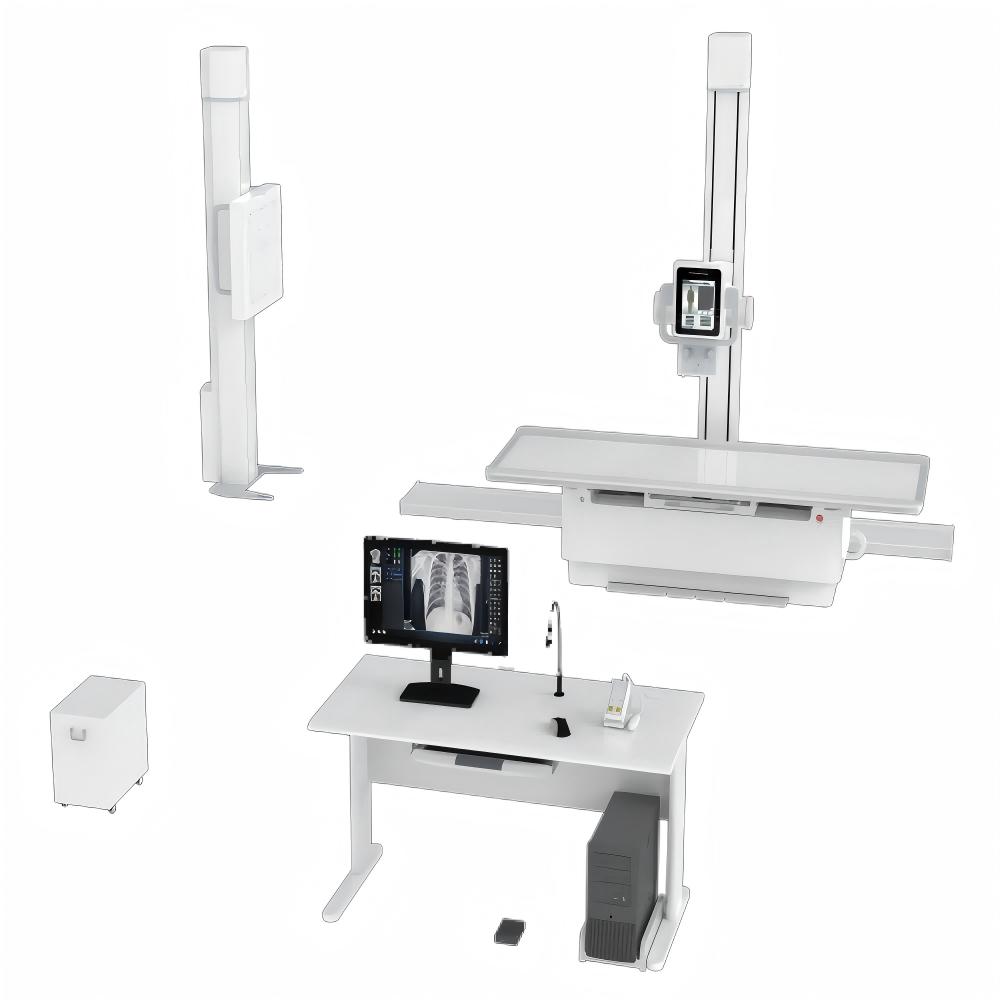

Máquina de Rayos X Digital de Radiografía (DR) con Mesa Elevadora de Piso CCX59A 85KW 1000mA

Descripción General

CCX59A es una máquina de rayos X DR de piso de alta gama con configuraciones principales de generador de alta frecuencia y alto voltaje de 85KW, corriente de tubo de 1000mA, tubo de rayos X Canon importado y detector de panel plano inalámbrico (FPD) de 17*17 pulgadas, combinado con una mesa elevadora. Cuenta con salida de potencia ultra alta, movimiento mecánico multidimensional flexible, control táctil humanizado al lado de la mesa y una potente estación de trabajo digital profesional, que admite exámenes radiográficos de alta definición de todas las partes del cuerpo humano. Con operación fácil, alta eficiencia y protección integral contra radiación, es ampliamente aplicable a múltiples departamentos clínicos y satisface las necesidades de imágenes de alta demanda para diagnóstico de rutina, tratamiento de emergencia, pruebas intraoperatorias y exámenes físicos a gran escala.

Aplicación Clínica Principal

Adecuado para departamento de radiología, ortopedia, clínica de fiebre, departamento de pediatría, quirófano, sala/ICU y centros de exámenes físicos/diagnósticos; capaz de completar exámenes radiográficos de todas las partes del cuerpo humano, incluyendo cabeza, extremidades, tórax, columna vertebral, vértebras lumbares y abdomen, adaptándose a diversos escenarios de diagnóstico clínico con diferentes flujos de pacientes y necesidades de examen.

Parámetros Clave de Movimiento Mecánico y Estructural

1. Mesa Elevadora: Altura ajustable 500mm~720mm, tamaño 2250×810mm, capacidad máxima de carga 200kg; desplazamiento longitudinal 1000mm, desplazamiento transversal 260mm, soportando movimiento tridimensional de la superficie de la mesa.
2. Columna y Cabeza del Tubo: Desplazamiento longitudinal de la columna del tubo 2500mm, rango de rotación -180°~+180°; desplazamiento arriba/abajo del tubo 1500mm (distancia mínima de 35 cm desde el suelo para radiografía de posicionamiento bajo); rango de rotación de la cabeza del tubo -90°~+90°.
3. Detector y Soporte Bucky: Equipado con soporte Bucky; rango de desplazamiento del centro del mecanismo del detector 1500mm, 35 cm desde el centro del detector hasta el piso.
4. Configuración de Rejilla: 2 juegos de rejillas de alambre de alta densidad estándar removibles (distancia focal 1m/1.8m), especificación 18 pulgadas*18 pulgadas, 103LP, 10:1; removibles para exámenes de baja dosis como para niños.
5. Control al Lado de la Mesa: Sistema de control de pantalla táctil digital multifuncional (más de 10 funciones), que admite selección de protocolo, corrección de datos, revisión de imágenes y visualización en tiempo real de parámetros de operación.
6. Movimiento Adicional: Admite movimiento arriba/abajo del detector del soporte Bucky, movimiento longitudinal de la columna esférica, rotación y oscilación del tubo alrededor de la columna/eje.

Especificaciones Técnicas Principales

Potencia y Generador de Alta Frecuencia y Alto Voltaje

• Fuente de alimentación: 380V±38V, 50Hz±10Hz, trifásica
• Potencia de salida: 85KW, frecuencia del inversor 500KHz
• Parámetros de exposición: Voltaje del tubo 40kV-150kV (paso de 1kV), corriente del tubo 10mA-1000mA, mAs 0.1-1000mAs
• Colimador y Filtro: Brillo de iluminación ≥200Lux, filtro ≥1mmAL

Tubo de Rayos X Canon Importado (Modelo E7254FX)

• Doble foco: 1.2mm (grande)/0.6mm (pequeño), potencia de entrada 102kW/40kW
• Parámetros estructurales y de rendimiento: Superficie del ánodo 12°, velocidad del ánodo giratorio 9700rpm; capacidad térmica del ánodo 400KHU, disipación de calor 1180W, capacidad total del tubo 1664KHU
• Filtro especial: 0.8mm AL/75KV, voltaje de trabajo 40-150KV

Detector de Panel Plano Inalámbrico (FPD)

• Material: A-Si (Silicio Amorfo)-CSI
• Área activa: 430(H)×430(V)mm (17*17 pulgadas), matriz de píxeles 3072×3072, paso de píxel 139μm
• Rendimiento de imagen: Resolución espacial 3.7LP/mm, conversión A/D de 16 bits, capturando detalles sutiles de tejidos para imágenes de alta definición

Estación de Trabajo Digital Profesional y Funciones de Software

Equipado con un monitor médico LCD de alta resolución importado de 19〞 (brillo/contraste hasta 1000NIT, muy superior a las pantallas LCD ordinarias de 400NIT), la estación de trabajo admite completamente el estándar DICOM3.0 e integra funciones completas de imagen y gestión:

1. Registro Inteligente: Registro automático con DICOM Worklist SCU, simplificando la entrada manual y mejorando la eficiencia laboral.
2. Adquisición de Imágenes Eficiente: Ajuste automático de ventana, recorte y transmisión, logrando imágenes rápidas con un clic.
3. Procesamiento de Imágenes Potente: Herramientas de procesamiento ricas (equilibrio de tejidos, ajuste W/L, corrección Gamma, reducción de ruido, nitidez, color pseudo, etc.) y funciones de medición (longitud, ángulo, área, etc.); algoritmos de optimización integrados para diferentes estructuras y partes fisiológicas humanas, que admiten rotación multiángulo, espejo y ampliación local.
4. Salida de Imágenes Integral: Transmisión en formato DICOM3.0 (compatible con sistemas PACS/HIS/RIS); admite salida a impresora de película, informe en papel (hasta 3 imágenes de referencia) y copia/almacenamiento de imágenes en USB/DVD.
5. Soporte y Protección del Sistema: Manual de operación integrado; equipado con micrófono, control de exposición remoto (fuera de la sala de rayos X) e instalaciones infrarrojas anti-error; sistema de sobrecarga con alarma de código de error y diseño de autoprotección; más de 200,000 programas anatómicos prealmacenados para selección estandarizada de parámetros de exposición.

Ventajas Principales del Producto

1. Configuración de Alta Gama y Rendimiento de Imagen Excepcional: Generador de potencia ultra alta de 85KW combina con tubo de rayos X de alto rendimiento Canon importado, asegurando salida de radiación estable, satisfaciendo necesidades de imagen de pacientes obesos y partes de tejido grueso, y admitiendo exposición continua de alta intensidad prolongada; FPD inalámbrico de 17*17 pulgadas con conversión A/D de 16 bits proporciona imágenes de alta definición y alto contraste, y el diseño inalámbrico mejora la flexibilidad de operación clínica.
2. Sistema de Control Táctil Humanizado al Lado de la Mesa: Sincronizado con la estación de trabajo, admitiendo creación de exámenes entre salas (sala de rayos X/sala de control) sin configuraciones repetidas; con funciones de vista previa de imagen post-exposición, visualización en tiempo real de estiramiento SID, selección de parte del cuerpo con gráfico humano, demostración de posicionamiento de modelo 3D y rotación automática por sensor de gravedad; acceso exclusivo a examen de emergencia (disparar primero y luego registrar con registro automático) para ahorrar tiempo de tratamiento de emergencia.
3. Radiografía de Posicionamiento Bajo Única y Movimiento Flexible: Distancia mínima de 35 cm entre el tubo de rayos X y el suelo permite radiografía de perfil bajo, combinando con movimiento de tubo de amplio rango para satisfacer necesidades de disparo de posiciones especiales; movimiento tridimensional de la superficie de la mesa más movimiento multidireccional del tubo/detector se adapta a varios requisitos de posicionamiento clínico, con capacidad de carga grande de mesa de 200kg para todo tipo de pacientes.
4. Protección Dual contra Radiación y Operación Segura: 2 juegos de rejillas de alambre de alta densidad removibles filtran efectivamente rayos dispersos para mejorar el contraste de la imagen, y pueden removerse para exámenes de baja dosis para reducir la exposición a radiación de médicos y pacientes; equipado con instalaciones infrarrojas anti-error, alarma de sobrecarga, diseño de autoprotección y control de exposición remoto, asegurando completamente la seguridad del personal médico y la operación del equipo.
5. Flujo de Trabajo Integrado Eficiente y Fuerte Compatibilidad: Funciones automáticas de adquisición/procesamiento/transmisión más más de 200,000 programas anatómicos predefinidos logran radiografía estandarizada y de un clic, mejorando enormemente la eficiencia de examen para exámenes físicos a gran escala; compatibilidad completa con el estándar DICOM3.0 logra conexión perfecta con sistemas de información hospitalaria, facilitando el intercambio, archivo y diagnóstico remoto de imágenes.
