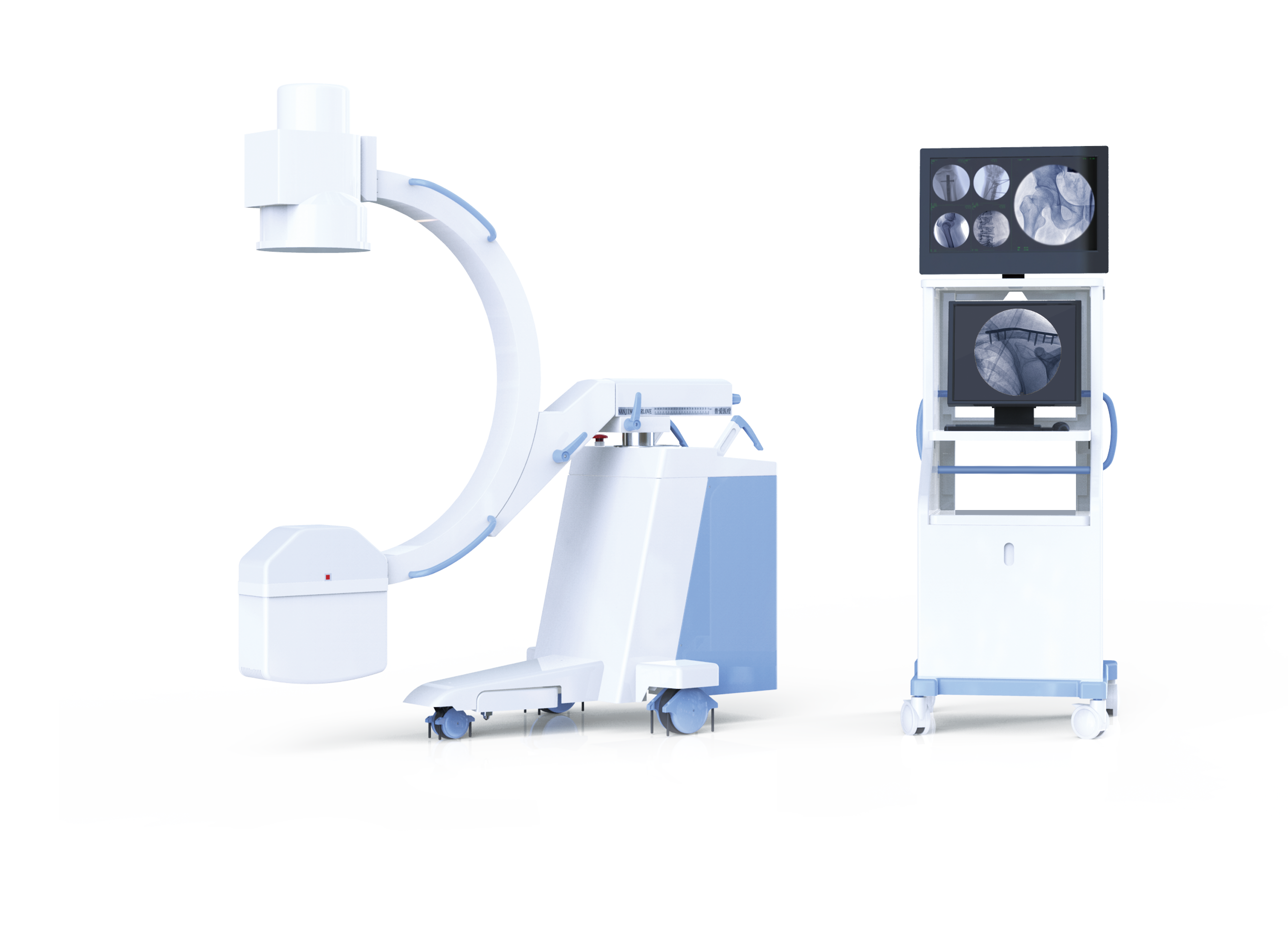

Sistema de arco en C digital móvil de alta frecuencia CCX112B

Descripción general

El CCX112B es un sistema de arco en C digital móvil de alta frecuencia lanzado por China Care Medical, que presenta un diseño compacto y ligero, movimiento mecánico flexible y rendimiento de imagen de alta calidad con baja radiación. Equipado con componentes centrales de imagen importados de Toshiba, un generador de alta frecuencia de 5KW y una estación de trabajo digital profesional con compatibilidad DICOM3.0, integra funciones de fluoroscopia, fotografía y procesamiento digital de imágenes, con diseños de operación humanizados como el brazo de soporte auxiliar eléctrico y el controlador manual. Adecuado para departamentos clínicos y escenarios quirúrgicos como emergencias, cirugía general, ortopedia y otros, proporciona soporte de imagen estable, eficiente y seguro para cirugías de fijación, implantes y otras, y puede integrarse perfectamente con los sistemas de información hospitalaria.

Parámetros básicos del producto

• Embalaje: 2500x1100x1480mm, volumen total 4.07 m³
• Peso: Peso bruto 575kg, peso neto 440kg
• Configuración central: Marco de arco en C con brazo de soporte auxiliar eléctrico, generador de alta tensión de alta frecuencia de 5KW, intensificador de imagen de tres vistas de 9 pulgadas Toshiba, cámara digital importada de ultra baja luminosidad, pantallas LCD de 19+24 pulgadas, estación de trabajo digital DICOM3.0, etc.

Especificaciones técnicas clave

1. Rendimiento eléctrico y capacidad de exposición

Capacidad de fluoroscopia

• Fluoroscopia automática/manual: Voltaje del tubo 40kV~120kV (ajuste automático), corriente del tubo 0.3mA~4mA (configuración manual)
• Fluoroscopia pulsada: Corriente del tubo 0.3mA~30mA (continua), voltaje del tubo 40kV~120kV
• Capacidad máxima nominal: 5KW, frecuencia del inversor 40KHz

Capacidad de fotografía

• Voltaje del tubo 40kV~120kV, corriente del tubo 25mA~100mA
• Rango de mAs por segmento de voltaje: 40-49kV(1~180mAs) / 50-59kV(1~140mAs) / 60-69kV(1~125mAs) / 70-79kV(1~110mAs) / 80-89kV(1~100mAs) / 90-99kV(1~80mAs) / 100-110kV(1~63mAs) / 110-120kV(1~50mAs)

2. Componentes centrales de imagen

• Tubo de rayos X: Ánodo fijo, doble foco (1.8mm grande/0.6mm pequeño); capacidad del ánodo 35.5KJ (47KHU), capacidad térmica del tubo 650kJ(867kHu)
• Intensificador de imagen: Toshiba 9 pulgadas E5764SD-P3, tres vistas (9/6/4.5 pulgadas), definición de imagen 12 bits
• Sistema de video: Cámara CCD importada japonesa de mega ultra baja luminosidad (1024x1024)
• Pantalla: 1 conjunto de pantallas LCD de 19 pulgadas + 24 pulgadas
• Accesorios: Rejillas de grano denso, colimador de haz ajustable eléctrico, dispositivo de posicionamiento de cruz roja

3. Estructura mecánica y movimiento del arco en C

• Base y ruedas: Rueda directiva (cambio de dirección libre de 360°); brazo de soporte auxiliar eléctrico para movimiento estable
• Movimiento manual del arco en C: Revolución alrededor del eje horizontal ±180° / oscilación ±15° / deslizamiento en órbita 120°(+90°~-30°) / adelante y atrás 200mm
• Movimiento motorizado: Movimiento vertical ≥400mm
• Parámetros fijos: SID 1000mm, apertura del arco en C 760mm, profundidad del arco en C 670mm, revolución de la rueda directiva ±90°

Ventajas centrales del producto

1. Diseño estructural compacto y seguro Apariencia ligera y compacta, fácil de mover y operar, adecuada para varios espacios de quirófano Brazo de soporte auxiliar eléctrico único en la base: Mejora la seguridad y estabilidad del movimiento y uso del equipo Modos de movimiento diversificados (motorizado + manual) y diseño de ruedas flexible, permitiendo rotación del arco en C en todos los ángulos y ajuste de dirección libre
2. Imagen de alta calidad con baja radiación Generador de alta tensión de alta frecuencia de 5KW con tecnología de control digital de pulso de alta precisión, asegurando imágenes excelentes con baja dosis en la piel Función de seguimiento automático KV/MA: Optimiza dinámicamente el brillo y claridad de la imagen, adaptándose a diferentes partes anatómicas Intensificador de imagen de tres vistas Toshiba importado + cámara CCD de ultra baja luminosidad, combinado con rejillas de grano denso, reduciendo efectivamente los rayos dispersos y mejorando la definición de la imagen Detección automática de movimiento dinámico: Evita el desenfoque de imagen causado por el movimiento del paciente durante la fluoroscopia
3. Operación humanizada y eficiente Controlador manual único: Soporta exposición a larga distancia y operación del equipo, optimizando el flujo de trabajo quirúrgico Sistema de pantalla táctil LCD gráfico humano, configuración de parámetros simple e intuitiva; interruptor de pie para exposición, liberando las manos para la cirugía Colimador controlado eléctricamente, cumpliendo con los requisitos de visualización anatómica multiángulo y multidireccional para diferentes cirugías Dispositivo de posicionamiento de cruz roja, permitiendo posicionamiento preciso de lesiones y reduciendo la exposición repetida
4. Potente estación de trabajo digital y compatibilidad del sistema Funciones integradas de registro, recolección, procesamiento y salida de informes de imagen: soporta ajuste de ventana, realce de bordes, reducción de ruido, medición de longitud, plantillas de informes expertos, etc. Compatibilidad completa DICOM3.0: Con navegación DICOM, servicio web e interfaz estándar, integración perfecta con sistemas PACS, OR, HIS hospitalarios e impresoras de película seca Función de radiografía digital, abandonando el sistema tradicional de película-pantalla, simplificando procesos operativos y permitiendo almacenamiento y compartición digital de imágenes

Aplicaciones clínicas centrales

Adecuado para múltiples departamentos clínicos y escenarios quirúrgicos incluyendo Departamento de Emergencias, Cirugía General, Cirugía de Columna, Ortopedia, Cirugía Plástica y Quirófano; principalmente aplicable para cirugía de fijación, cirugía de implante, y varias operaciones intervencionistas guiadas por fluoroscopia, satisfaciendo las necesidades de imagen para reducción ortopédica, cirugía espinal, implantación de tejidos blandos y cirugía traumática de emergencia.
